項目背景

近年來，我國大力推進大氣污染治理，先后推出了《大氣污染防治行動計劃》、《打贏藍天保衛戰三年行動計 劃》等切實可行的政策措施，從源頭上加強對工業源、揚塵源、生活源的大氣污染物排放的管控，全國各區域環境 空氣質量逐步改善?，F(xiàn)如今，隨著人民生活的逐漸改善，各類交通工具的使用頻次逐步提高。機動車、飛機、火車、 輪船等交通工具排放造成的污染對區域大氣復合污染的貢獻日益突出，是大氣污染防治的重要突破口。機動車、飛機、火車、輪船等交通工具在使用中會排放出眾多高濃度污染物， 包含一氧化碳（CO）、氮氧化物 （NOx）、揮發性有機物（VOCs）以及細顆粒物（PM）等。據統計，每 1 萬輛汽車每年可向大氣中排放一氧化碳（ CO）10000 噸，碳?xì)浠衔铮℉C）700~1400 噸，氮氧化物（NOx）200~500 噸，而且汽車還正在以每年 10%以 上的速度增長。機場中空氣污染主要來源于航空發動機所排放出的大量污染物，機場中飛機的起降需要以噸計的燃油 ，相當于幾千輛汽車的用量，其造成的空氣污染是機動車造成空氣污染的數倍之多。例如，廣州白云機場、北京首都 機場、美國洛杉磯等機場均檢測出了超出背景值數倍的污染物濃度。同時，港口內船舶和港區爐窯排放的廢氣、鐵路 運輸中所產生的廢氣也會排放大量的一氧化碳、二氧化硫、氮氧化物和碳?xì)浠衔?。而港口和鐵路貨場中貨物的裝卸 和堆放，特別是煤炭、渣土、砂石、土方、灰漿等貨物的裝卸，是港口和鐵路貨場大氣中細顆粒物的重要產生來源， 亦不容忽視。

2019 年我國按照《聯合國氣候變化框架公約》相關要求提交了《中 華人民共和國氣候變化第二次兩年更新報告》，向國際社會報告了我國應 對氣候變化的各項政策與行動信息，發布了 2014 年國家溫室氣體清單， 其中交通運輸溫室氣體排放 8.2 億噸二氧化碳當量，占全國溫室氣體排放 總量的 6.7%。移動源越來越成為城市環境空氣質量提升管控的重點。各類交通工具所排放的氮氧化物和碳?xì)浠衔?，是造成灰霾、光化學 煙霧（產生臭氧）的元兇。光化學污染產生的臭氧（O3）、醛類、過氧乙 酰硝酸酯（PAN） 等污染氣體會強烈刺激人體的某些器官，使人眼發紅、 流淚，咽喉疼痛，甚至造成呼吸障礙，肺功能異常，有時伴有頭痛，嚴重 時會危及人的生命。同時交通工具燃油燃燒排放的黑碳（BC）也是重要的 污染物，是僅次于二氧化碳的第二大促成當前全球變暖的因素，對人體健 康和生態環境都有嚴重的影響。黑碳會導致灰霾的形成，惡化空氣質量， 對心肺功能產生不良影響，增加哮喘和癌癥的風險。黑碳的吸收散射特性 會使得高空大氣升溫，為空氣中其他污染物的累計提供良好條件。鑒于持續增加的環境交通污染對生態環境和人體健康的巨大危害性， 如何減少道路、機場、港口、鐵路貨場中各類交通工具污染的排放，強化 污染管控能力， 提高城市空氣質量，已成為我市可持續發展過程中亟需解 決的問題。

根據《生態環境部“十四五”全國細顆粒物與臭氧協同控 制監測網絡能力建設方案》（環辦監測函〔2021〕218 號） 要求，為進一步完善我市細顆粒物與臭氧協同控制監測網絡， 著力提升監測支撐、服務、引領能力水平，深入推動大氣污染 防治攻堅工作。我局?jǐn)M進一步加強交通污染專項監測。其重點 是開展交通污染來源監控，形成交通污染排放主要物質的實時 監測能力。通過合理布局，擬在我市建設公路、港口、機場和 鐵路貨場等交通環境大氣自動監測站。通過交通專項監測網絡建設，摸清交通污染物排放狀況、 污染物排放變化趨勢、污染源現狀、污染物排放總量、污染物 瞬時排放情況，從而防范交通污染， 增強預警能力，最終達到 改善該地區及周邊區域環境質量的目的。

項目建設必要性

建設必要性

根據《生態環境部“十四五”全國細顆粒物與臭氧協同控 制監測網絡能力建設方案》（環辦監測函〔2021〕218 號）和 各省市“十四五”細顆粒物與臭氧協同控制監測網絡能力建設 方案，按照國家負責統一規范和聯網、地方負責建設和運維的 模式，在全省各設區市開展非甲烷總烴（NMHC）自動監測以 及細顆粒物（PM2.5）與揮發性有機物（VOCs）組分協同監 測，以交通、工業園區和排污單位為重點開展污染源專項監測 ，實現多污染物協同監測和污染源專項監測雙輪驅動，組建和 完善全省協同控制監測網絡，全力發揮監測支撐保障作用。 其中，交通污染專項監測為建設大氣污染監測網絡中的重 要一環，分為公路 點、港口點、機場點、鐵路貨場點四類專 項監測，針對各類站點監測對象的污染 排放、地理環境和管 理需求分別進行點位布設。監測項目包括空氣六參數、非甲烷總烴、揮發性有機物、黑碳和交通流量等。 交通點大氣環境自動監測站點建設是 PM2.5和臭氧污染 防治的重要基礎性工作，能夠準確找出顆粒物和臭氧污染的 “病因”，并有針對性地開出“藥方”，對于環境管理部門 制定科學有效的 PM2.5 和臭氧污染防控規劃具有重要意義， 真正實現 PM2.5 和臭氧的協同管控。

存在的不足與問題

缺乏對交通污染的監測

目前對環境空氣污染物的監測主要由地面常規站點提供 常規氣態污染物與 氣象參數的監測，僅能監測常規污染物指 標以及其近地面監測數據，用于評價周 邊空氣質量狀況，但 缺乏系統的交通污染的監測分析，由于目前交通排放污染貢獻逐步提高，導致當前無法對交通排放污染進行實時有效解 析，也無法確定污染 來源與貢獻率，難以因地制宜地制定交 通污染控制策略。

缺乏專業數據分析能力

交通污染地在線監測包括在常規氣態污染物分析系統、 揮發性有機物在線監 測系統等監測設備，監測數據種類面多 、數據量龐大、數據分析專業性要求高， 需要專業背景數據 分析工程師，進行污染特征分析、來源解析，重污染過程分 析、 活性分析，污染成因診斷及來源解析專題報告，這也是 目前所缺乏的。

缺乏完善的科學的保障機制

結合當前空氣質量及大氣污染防治工作來看，主要還存在 以下幾方面的問題：信息化程度低，多部門信息協同不及時不 全面，對環境管控情況掌握不及時不全面；管控對象和措施不 夠科學，存在管理的盲區。 綜合以上問題，本方案旨在通過建立科學的管控機制，依 托有效的科技監測 支撐，通過系統化的分析評估，制定一套科 學的空氣質量綜合服務保障方案，精 準指導區域大氣污染防治 相關部門及時制定針對性管控措施，助力空氣質量改善。

項目建設目標

建立交通污染在線監測能力

圍繞 PM2.5 和臭氧協同控制及重污染天氣應急防控的管 理需求，通過開展以交通為重點污染源專項監測，在城市道路 點、公路點、港口、機場、鐵路貨場附近建設道路交通點環境 空氣質量監測網絡，實現基本掌握區域內移動源污染物時空分 布情況，掌握動態監測數據，同時結合信息化大數據的應用精 確定位污染源及污染傳輸方向，及時有效的對污染區域進行調 度管控，實現多污染物協同監測和污染專項監測雙輪驅動，完 善 PM2.5 和臭氧協同控制監測網絡，全力發揮監測支撐保障 作用，提升本市公路交通污染的監控監管能力，全面掌握本市 公路交通污染現狀，為今后開展交通污染防治提供基礎。

完善監管體系

通過建立交通污染在線監測能力，對交通排放的大氣污 染物，包括常規氣態 污染物、顆粒物以及揮發性有機物進行 全面的監測分析，能夠有效彌補常規空氣 站點監測能力的不 足，完善環境監管網絡體系，為環境監管提供有效支撐。

污染來源解析

結合氣象、空氣六參、揮發性有機物監測等相關 數據，分析獲取監測點位顆 粒物和臭氧前體物的空間 差異及時間變化特征、重污染過程特征、污染氣象協 同 關系、污染來源解析等重要信息，可以為大氣污染 精準治理以及應急措施、治理 成效評估提供長期的基 礎數據和技術支撐。

摸清污染現狀

借助交通污染在線監測手段，掌握詳實的交通點 位污染情況數據，全面摸清 監測區域的交通污染狀況 ，污染物的排放水平及演變規律，摸清交通污染對大 氣 污染的貢獻。

管理決策

通過全面建設公路、港口、機場、鐵路貨場交通 污染監測網絡，掌握我市各 區域交通污染現狀，結合 城市精細化、分物種污染物動態化排放清單，明確交 通 污染對臭氧與顆粒物生成的重要貢獻，為政府主管 部門評價空氣質量、防治交通污染以及針對性解決污 染問題提供依據，提出針對性強、可行有效的交通污 染管控技術對策。

全面提升環境監控水平

以實時、準確的環境監測數據作為管理基礎，及時發現環境污染事件或突發 問題，縮短環境異常事件的響應與處理時間，并可 為監管提供的數據支撐。 打通監測與監管之間的通道，協助環保部門從傳統“點對點”（執法人員對具體排污單位）的監測監管模 式向“點對面”（執法人員掌握所有點位的污染狀況）模式轉變，提高了工作效率。結合現有傳統的監管方式形成一套集監測、預警、指揮、執法、管理五位一 體的環境監管模式，實現由單一部門治理向協同 治理、共同治理轉變，在全市區 構建大環保、大監管格局。

為中長期大氣污染防止決策提供科學依據

利用大數據技術挖掘數據之間的關系，結合氣象數據、地理信息數據、多種 環境質量模型，甑別影響區域空氣質量的主要因素 及其污染貢獻率，實現靶向治理。 通過中長期的連續監測，對短期管理手段和長期治理效果評價，為政府優化 產業結構、推進產業轉型升級、制定大氣污染防治 決策支持行動計劃等提供科學 依據。

產出目標

質量：1 保證各種儀器設備的監測設備達到項目要求，保質保量地完成監測 工作；2 輸出《交通污染現狀與源解析報告》、《重 污染天氣綜合分析報告》、 《大氣污染防治會商報告》、《交通污染成因分析和綜合防治管理服務分析報告》時效：項目服務的整個時期內。成本：嚴格按照項目預算開展各項工作。

可持續性影響指標

通過該項目建設，對交通點位污染進行連續在線的監測，將分析出的數據提 供給環境決策者作為空氣質量好壞參考，并輔助環保 決策，對城市環境空氣質量 的改善具有深遠影響。通過該項目的建設，改善區域環境空氣質量，最大受益的 是人民群眾，有效保障 區域生態環境安全和人民群眾生命財產安全，促進城市實 現安全、穩定、集約、高效的發展目標。主要評價指標體現如下：

進度指標  主要是指待評價項目實施規劃和實際執行情況，包括數量指標和質量指標。

業務指標  主要包括數據監測、質控、分析以及報告的撰寫。

效益指標  主要有生態扣款、生態補償、人民群眾的獲得感、全年指標的改善、排名的提升、治污合力的形成、生態環境局 的滿意度等。

建設依據

政策性文件

《大氣污染防治行動計劃》（國發〔2013〕37 號）

《大氣污染防治行動計劃實施情況考核辦法（試行）》（國發〔2014〕21 號）

《關于印發 2018 年重點地區環境空氣揮發性有機物監測方案的通知》（環 辦監測函〔2017〕2024 號）

《打贏藍天保衛戰三年行動計劃》（國發〔2018〕22 號）

《關于印發 2019 年地級及以上城市環境空氣揮發性有機物監測方案的通知》（環辦監測函〔2019〕11 號）

《關于加強揮發性有機物監測工作的通知》（環辦監測函〔2020〕335 號）

《2021 年國家生態環境監測方案》（環辦監測函〔2021〕88 號）

《生態環境部“十四五”全國細顆粒物與臭氧協同控制監測網絡能力建設方 案》（環辦監測函〔2021〕218 號）

《環境空氣非甲烷總烴連續自動監測技術規定（試行）》（總站氣字〔2021〕 61 號）

法律法規

《中華人民共和國環境保護法》

《中華人民共和國大氣污染防治法》

《“十三五”大氣污染防治規劃》

標準規范

《大氣污染物綜合排放標準》（GB 16297-1996）

《環境空氣質量標準》（GB 3095-2012）

《環境空氣質量自動監測系統技術規范》（HJ/T 193-2005）

《大氣黑碳?xì)馊苣z觀測.光學衰減方法》（QX/T 68-2007）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統技術要求及檢測方法》（HJ 653-2013）

《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統技術要求 及檢測方法》（HJ 654-2013）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統安裝和驗收技術規范》（HJ 655-2013）

《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統安裝和驗 收技術規范》（HJ 193-2013）

《道路車輛智能監測記錄系統通用技術條件》（GA/T 497-2016）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統運行與質控技術規范》（HJ 817-2018）

《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統運行與質 控技術規范》（HJ 818-2018）

《環境空氣揮發性有機物氣相色譜連續監測系統技術要求及檢測方法》（HJ 1010-2018）

《環境空氣非甲烷總烴連續監測系統技術要求及適用性檢測作業指導書》 （HJC-ZY 84-2020）

建設內容

該項目建設，開展交通污染來源監控，形成交通污染排放主要物質的實時監 測能力。配置空氣質量監測系統、環境空氣 VOCs自動監測系統，了解交通區域環境空氣質量污染水平。在監測數據的基礎上，配置信息化平臺，具有強大的數據管理分析功能，結 合氣象數據進行大氣污染過程及成因分析、來源解析等溯源工作，為管理者進行環境空氣質量的管理與改善提供數據支撐。

建設范圍

在我市建設公路、港口、機場和鐵路貨場等交通污染監測站；其他各設區市 根據 VOCs 排放情況確定開展交通污染監測能力建 設的范圍。

監測項目

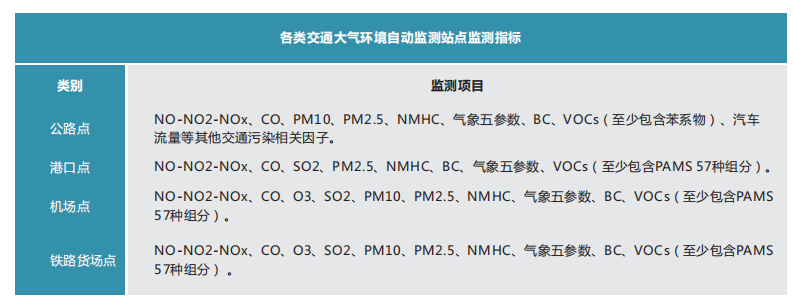

監測項目包括一氧化氮、二氧化氮、非甲烷總烴、苯系物、黑碳和交通流量 等，具體見下表：

監測布點

交通點分為公路點、港口點、機場點、鐵路貨場點四類，針對各類站點監測 對象的污染排放、地理環境和管理需求分別進行點 位布設。

公路點  公路點監測的污染源為流動污染源，重點布設在省會城市、重點區域城市的主要干道和國家高速公路沿線。在點位設置時，應 考慮交通流的運行狀態和時間上的不均衡性、氣象條件、路旁建筑物形態和布局對污染擴散的影響。監測站點選址應綜合考慮城市 大小、人口密度、交通流量等因素。

港口點  吞吐量大于 1000 萬噸/年的港口（商港、漁港、工業港、避風港等）須設立港口點，點位設置在港口作業區內。港口的大氣污 染主要是粉塵、廢氣造成的。粉塵是在貨物裝卸和堆放時產生的，危害操作人員和附近居民。黃砂、煤、礦砂等粉塵可使人患矽肺 ??；農藥、化肥等粉塵可使人中毒；空氣中糧、棉粉塵達到一定濃度，遇火能爆炸。港口環境空氣質量在線監測系統，在常規監測 參數基礎上增加設揮發性有機物、黑碳兩項監測指標。

機場點  機場點須設置于機場管理區內，且盡量靠近跑道的下風向。所有承擔民用航 班的機場均須設立機場點。機場大氣環境自動監測 系統，重點對飛機起降、機場 地面保障系統、飛機輔助動力裝置、進離場汽車、停車場等排放的尾氣對機場造 成的影響進行動態監 測，實現對機場運行過程中的污染物排放和環境空氣質量智 慧管理，全面掌握機場的環境質量現狀。

鐵路貨物點 鐵路貨場點監測的污染源為貨場內裝載車輛產生的流動污染源，點位設置在 主要鐵路貨運中轉樞紐、公轉鐵貨運樞紐、港口集 疏港、物流園區、大型工礦企 業鐵路專用線貨場等。監測站點選址應綜合考慮貨場形態、裝載區域位置、裝載頻次等因素。

建設方式

各設區市生態環境局按建設要求，報請當?shù)卣?，組織轄區內交通污染監測 點位建設工作。

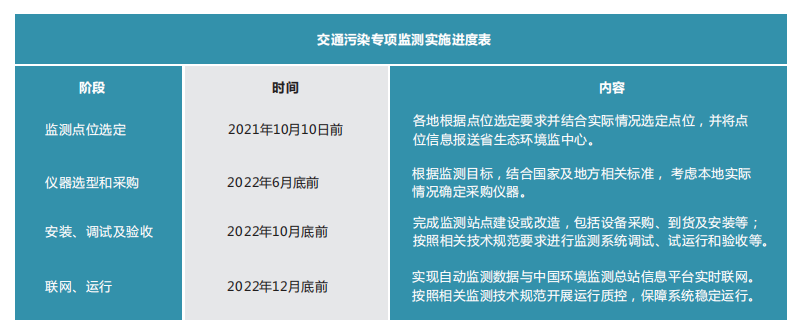

實時進度

2022 年 12 月 31 日前，開展公路、港口、機場和鐵路貨場等交通污染專項監測，實施進度要求下表所示。

實施路線

交通污染在線監測系統集成常規氣態污染物、顆粒物與揮發性有機物的在線監測系統。每個系統的監測數據通過數據集成技術， 統一集成在大氣環境綜合分析平臺，搭建相應的應用分析模塊，進行深入的綜合分析和展示。

完善交通污染在線監測網，提升污染成因及來源分析水平

通過建立關鍵交通點位的在線監測網絡，能掌握交通點位及其周邊區域的污染變化趨勢以及組分特征，厘清交通污染對區域顆粒 物與臭氧污染的生成貢獻，為區域大氣環境污染物的精細化管理提供科學高效的技術手段，進而實現從單純的質量濃度監測向污染成 因及組分監測的轉變。

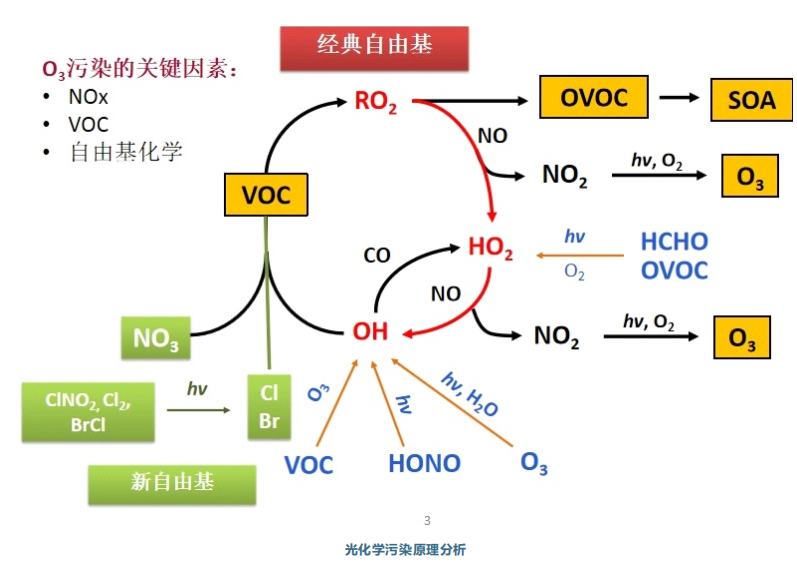

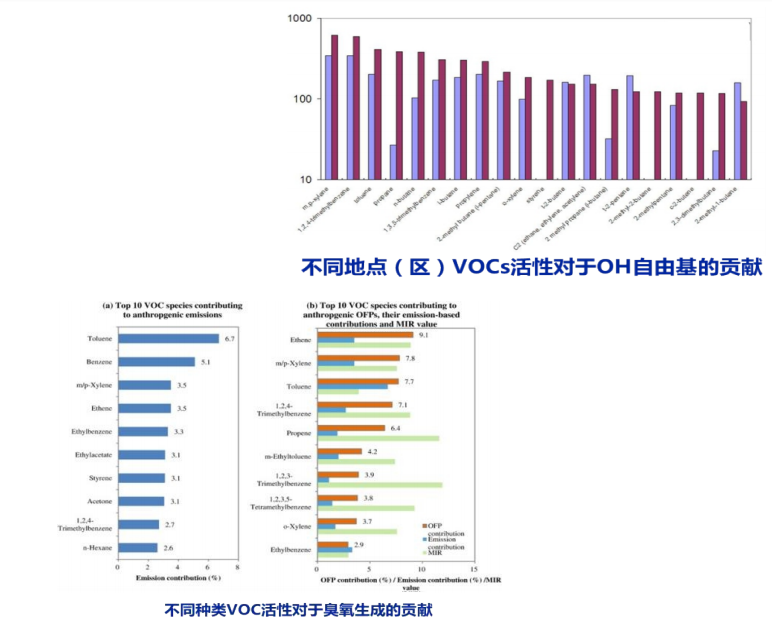

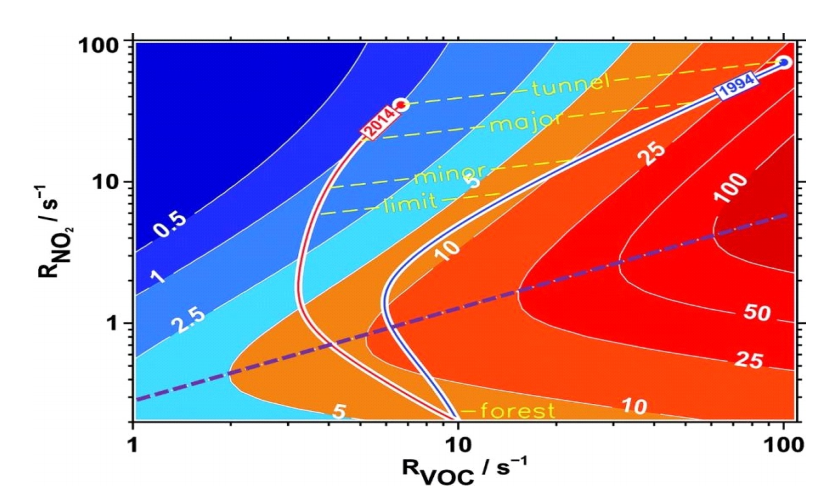

完善大氣光化學綜合觀測網，提升臭氧污染溯源水平

通過建設揮發性有機物在線監測系統在線分析系統，實時在線監測環境空氣 VOCs 組分，全面掌握區域空氣質量，獲得區域大 氣 VOCs 濃度水平、組成特征 及時空分布變化規律，明確環境空氣質量污染程度和主要污染物；結合 VOCs 在線監測數據及不同VOCs 物種最大增量反應活性，獲得區域大氣各類 VOCs 臭氧生成潛勢（OFP），篩選出需重點控制的 VOCs 組分；繪制 EKMA 曲 線，制定VOCs 和 NOx 管控策略；基于在線監測數據，結合 PMF 模型得出臭氧生成關鍵組分的各個來源占比，識別臭氧污染的重 點管控源。

完善氣象參數監測系統，協助區域顆粒物與臭氧污染溯源

通過建設氣象五參分析系統，完善站點的氣象參數監測，全面剖析氣象變化 過程，為區域污染傳輸、本地生成以及溯源提供數 據支撐，協助污染來源的準確量化。

整體建設內容

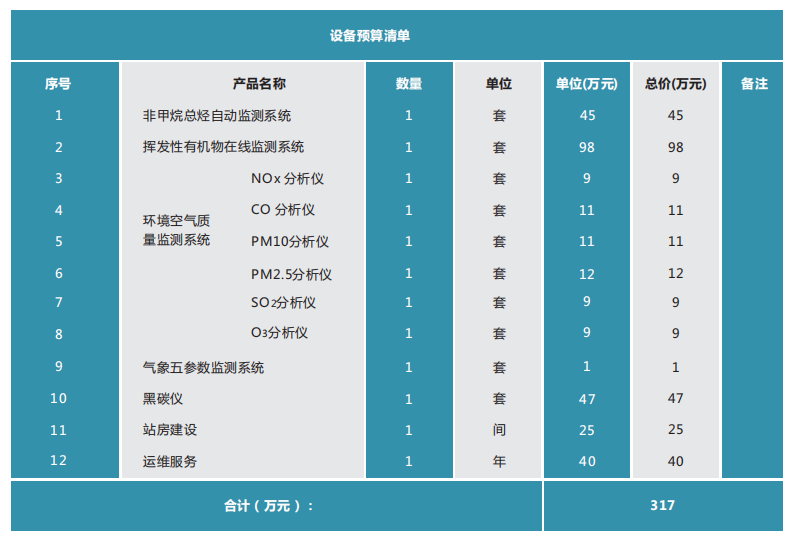

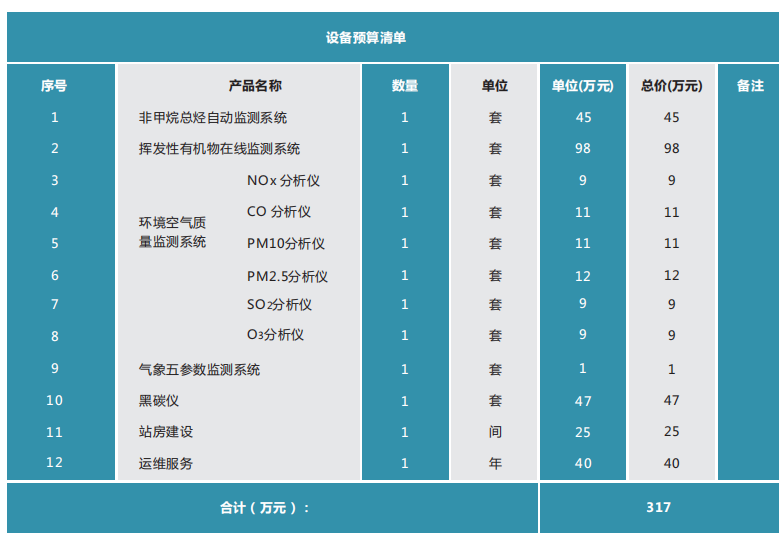

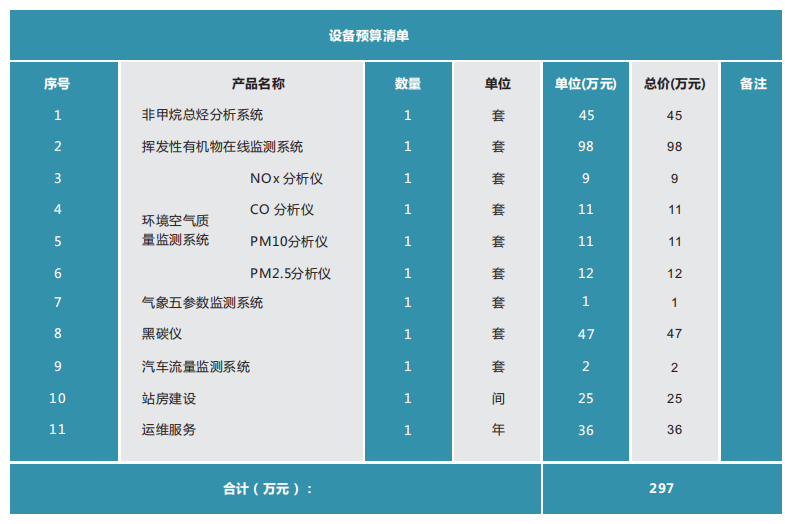

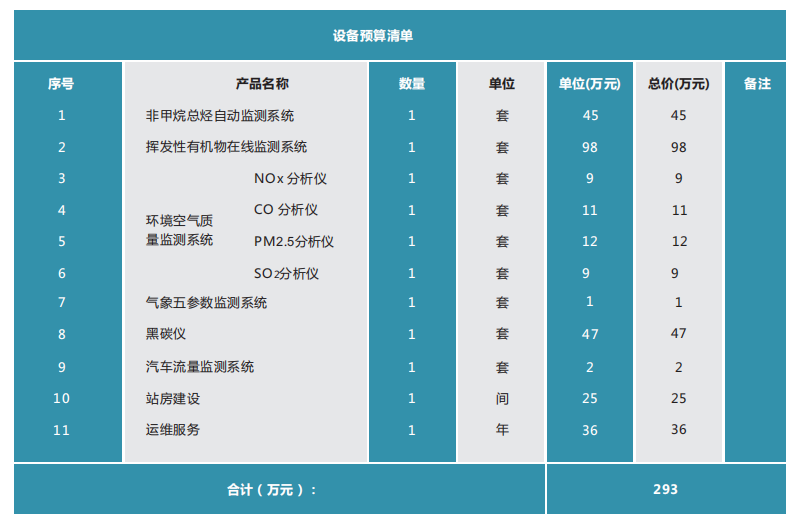

配置清單

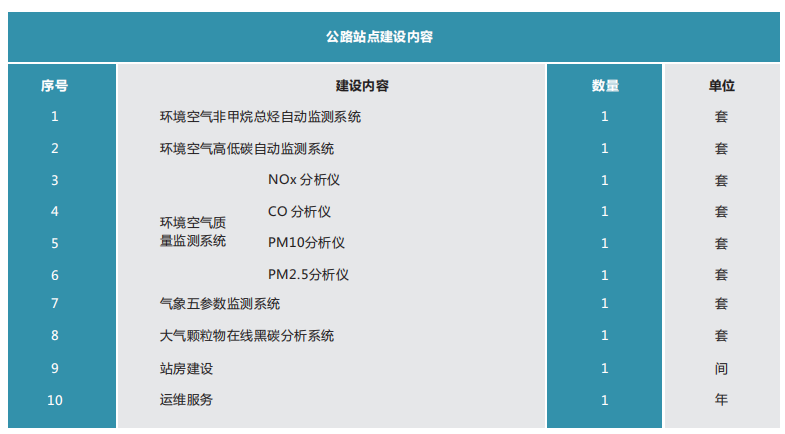

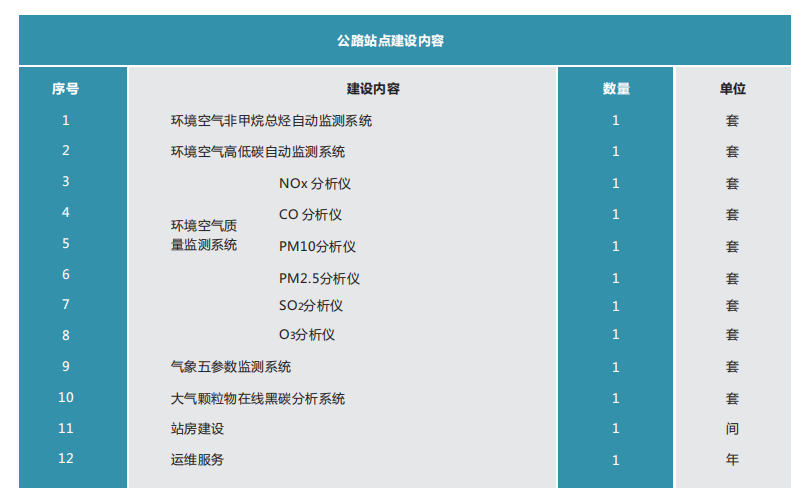

計劃在我市建立 1 套公路大氣環境自動監測站點站點，1 套港口大氣環境自動監測站點，1 套機場大氣環境自動監測站點站點， 1 套鐵路貨場大氣環境自動監測站點。 1套公路站點配備設備具體內容見下表

1套港口站點配備設備具體內容見下表：

1套機場站點配備設備具體內容見下表：

1套貨場站點配備設備具體內容見下表：

方案特點

全方位的監測因子

多參數協同監測，涵蓋《生態環境部“十四五”全國細顆粒物與臭氧協同控制監測網絡能力建設方案》所要求的所 有組分的監測，可滿足交通污染環境空氣在線監測的需求。

靈活的方案配置

公路、港口、機場、鐵路貨場的監測點設置了不同的方案配置，同時可根據 不同的監測點位調整監測模塊，擴展出多種解決方案。

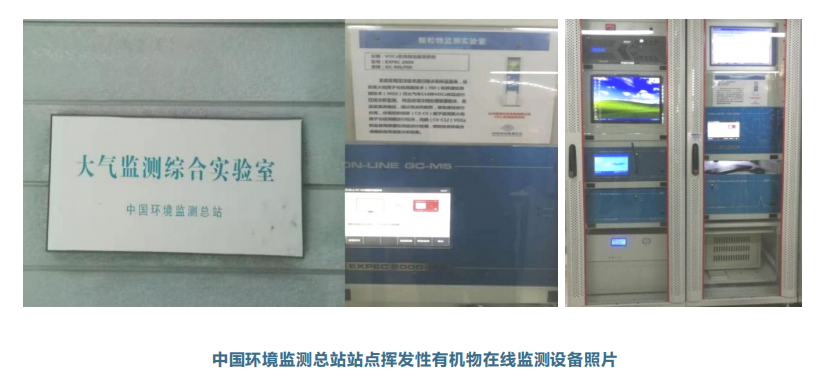

領先的儀器設備

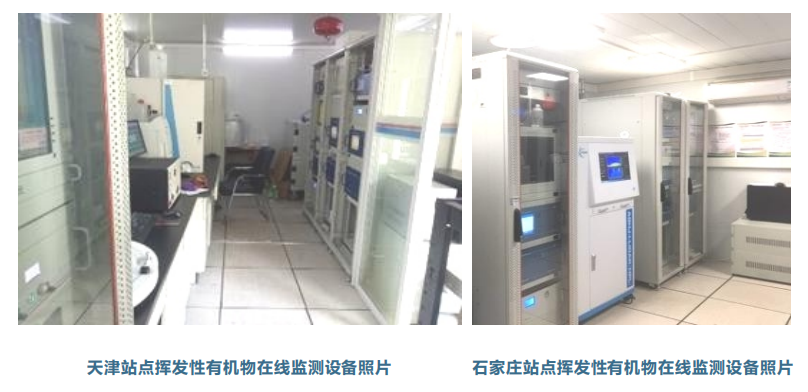

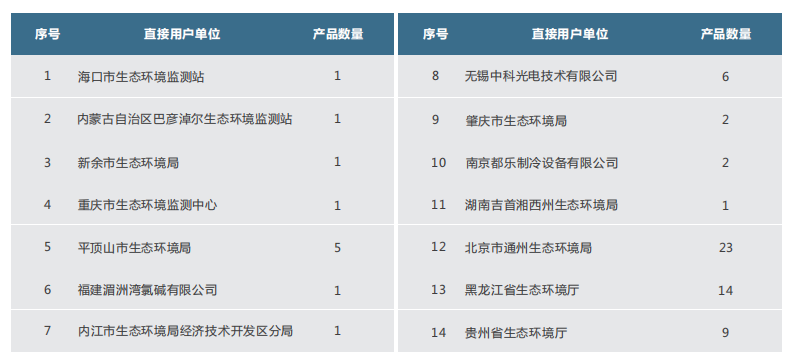

所有設備通過計量部門或同等級機構認證，已在國內的同類應用中成功地進 行安裝和證明。

專業的分析平臺

綜合分析平臺，可實現數據的采集、質控及分析展示，并可給出定制化的監 測報告結果。

設備說明

環境空氣非甲烷總烴自動監測系統 儀器原理OSEN-2000（規格：710F）型環境空氣非甲烷總烴自動監測系統，其技術路線采用國家標準規定的氣相色譜法（FID 檢測器 ，直測法），完全符合 2021 年1 月國家監測總站發布的《環境空氣非甲烷總烴連續自動監測技術規定（試行)》要求，具有技術先 進和準確可靠的優點。同時，運用富集法直接監測非甲烷總烴的分析方法，具備檢出限低、重復性好的特點，技術參數完全滿足國 家環境空氣非甲烷總烴連續監測的要求。

儀器特點

1) 采用直接法技術路線，完全符合 2021 年 1 月國家監測總站發布的《環境空氣非甲 烷總烴連續自動監測技術規定（試行）》要求，具有技術先進和準確可靠的優點。

2) 采用直接富集的技術路線分析檢測非甲烷總烴，具有檢出限低和準確度高的優點， 可滿足環境空氣檢測的苛刻要求；

3) 全熱法設計，有效減少樣品的損失，保證數據的正確可靠；

4) FID 檢測器具有自動點火和溫度判斷功能，F(xiàn)ID 火焰熄滅后自動關閉氫氣和空氣流量 ，保證系統安全；

5) 采用 EPC 技術進行載氣、氫氣和空氣壓力控制，自動化程度高，操作維護簡單。

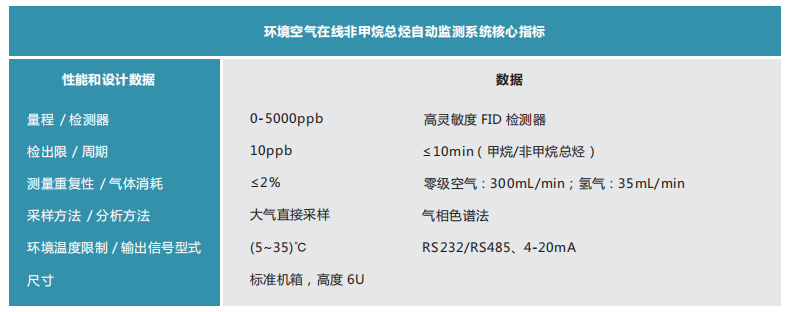

核心指標

環境空氣高低碳自動監測系統

儀器原理

OSNE-2000（規格：315P/315H）環境空氣高低碳自動監測系統，采用程序升溫色譜分離技術和氫火焰離子化檢測器（FID） 技術進行樣品的分離分析檢測， 樣品氣體經深冷預處理系統除水、富集濃縮后，通過直熱式高溫?zé)崦摳剑豢焖偎腿敕治鰞x器中， 分離后的 VOC 組分依次進入 FID 檢測器進行檢測，得到各單一組分準確的定性定量分析結果。

儀器特點

1) 定制型多床層填充富集管，內徑≤1.5mm，死體積＜100μL ；

2) 冷阱采用直熱式加熱，升溫速度>30℃/s，解吸溫度：室溫+10℃-250℃；

3) 低溫富集模塊不采用液氮情況下能達到-40℃；

4) 采用低溫物理除水方式，減少樣品吸附以及高碳物質殘留；

5) 全流路伴熱設計無冷點，減少高碳損失；

6) 采樣流量通過質量流量計控制，保證采樣體積不受環境溫度和濕度的影響，質量流 量計可在現場進行快速校準；

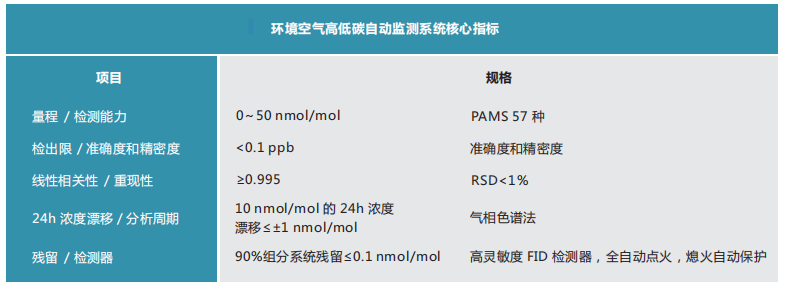

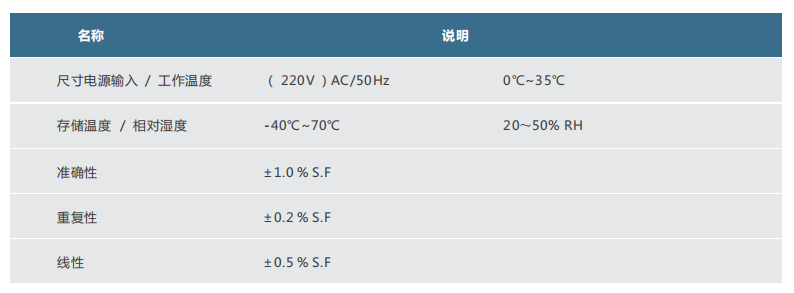

核心指標

環境空氣質量監測系統 SO2分析儀

儀器原理

OSEN-A730二氧化硫分析儀是基于紫外熒光技術測量 ppb~ppm 級別 SO2 的分析儀，其基本原理是 SO2 分子接收紫外線能 量成為激發態分子，在返回基態時釋放特征熒光，通過熒光光強對物質進行準確定量。

儀器特點

1) 電容式觸摸屏，中文彩屏更適合中國區域的使用，顯示內容更加豐富， 人性化的人 機界面，常用功能快捷鍵化；

2) 支持 USB/網口通訊，一鍵導出歷史數據，歷史數據曲線可在界面直接查看；

3) 模塊化設計，便于維護操作和故障排查；

4) 自動存儲校準數據和相關信息、報警信息，信息可分密級查看、讀取 ；

5) 支持遠程自動零滿校準和檢查功能。解決國內主要進口同類產品無自動滿校功能的 問題，維護方便；

6) 配置 RS232、RS485、以太網口、USB 和標準 4~20mA 輸出；

7) 支持分密級遠程訪問、操作和軟件升級，安全性高；

8) 紫外光源光強衰減自檢功能，提醒客戶及時更換光源，保證檢測數據的有效性；

9) 具有超低流量自動關閉采樣泵功能，保護部件 。

產品核心指標

1）量程范圍：0-50ppb 到 0-20ppm(可選雙量程和自動量程)

2）零點噪聲：≤ 0.25ppb(RMS)

3）量程噪聲：<0.5%(50ppb 以上)

4）檢測下限：0.5ppb

5）零點漂移：<1ppb/24h

6）量程漂移：<1%F.S./24h

7）線性度：<1%F.S.

8）重復性：<1%

9）響應時間：T90<120s

NOX分析儀

OSEN-A70 0NOx分析儀基于化學發光法，化合物分析吸收化學能后，被激發到激發態，在返回基態時以光量子形式釋放出能 量的，通過化學發光強度對NOx進行定量測量。

儀表特點

1) 電容式觸摸屏，中文彩屏更適合中國區域的使用，顯示內容更加豐富， 人性化的人 機界面，常用功能快捷鍵化；

2) 支持 USB/網口通訊，一鍵導出歷史數據，歷史數據曲線可在界面直接查看

3) 模塊化設計，便于維護操作和故障排查

4) 自動存儲校準數據和相關信息、報警信息，信息可分密級查看、讀取

5) 支持遠程自動零滿校準和檢查功能。解決國內主要進口同類產品無自動滿校功能的 問題，維護方便

6) 配置 RS232、RS485、以太網口、USB 和標準 4~20mA 輸出

7) 支持分密級遠程訪問、操作和軟件升級，安全性高 暗電流自檢功能，提醒客戶及時維護，保證檢測數據的有效性

產品核心指標

1) 量程范圍：0-50ppb 到 0-20ppm (可選雙量程和自動量程)

2) 零點噪聲：≤ 0.2 ppb (RMS)

3) 量程噪聲：<0.5%(50ppb 以上)

4) 檢測下限：0.4ppb

5) 零點漂移：<0.5ppb /24h

6) 量程漂移：<1%F.S./24h

7) 線性度：<1%F.S.

8) 重復性：<1%

9) 波動誤差：<1%

10) 響應時間：T90<80s

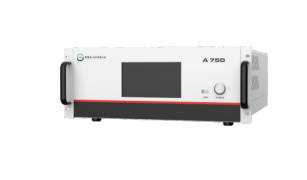

CO分析儀

OSEN-A750一氧化碳分析儀工作的基本原理是 Beer-Lambert 定律，在給定溫度、壓力下，一定光程內一定濃度氣體對特定 波長光強的吸收與其濃度呈正相關關系，可以通過測量吸收后的光強來計算出 CO 濃度。

儀表特點

1) 電容式觸摸屏，中文彩屏更適合中國區域的使用，顯示內容更加豐富， 人性化的人 機界面，常用功能快捷鍵化；

2) 支持 USB/網口通訊，一鍵導出歷史數據，歷史數據曲線可在界面直接查看；

3) 模塊化設計，便于維護操作和故障排查；

4) 自動存儲校準數據和相關信息、報警信息，信息可分密級查看、讀?。?nbsp;

5) 支持遠程自動零滿校準和檢查功能。解決國內主要進口同類產品無自動滿校功能的 問題，維護方便；

6) 配置 RS232、RS485、以太網口、USB 和標準 4~20mA 輸出；

  7) 支持分密級遠程訪問、操作和軟件升級，安全性高；

8) 紅外光源光強衰減自檢功能，提醒客戶及時更換光源，保證檢測數據的有效性； 具有超低流量自動關閉采樣泵功能，保護部件

產品核心指標

1) 量程范圍：0-50ppm 到 0-1000ppm (可選雙量程和自動量程)

2) 零點噪聲：≤ 0.02 ppm (RMS)

3) 量程噪聲：<0.5%F.S

4) 檢測下限：0.04ppm

5) 零點漂移：<0.1ppm /24h

6) 量程漂移：<1%F.S./24 h

7) 線性度：<1%F.S.

8) 重復性：<1

O3分析儀

OSEN-A760臭氧分析儀是一般為采用紫外檢測技術，實時分析氣體臭氧含量的檢測儀。該儀器可廣泛應用于環境氣體質量監測 中臭氧濃度的監測，檢測靈敏度極高，檢測下限可達到 1.0 ppb 以下。

儀器原理

臭氧分析儀一般由臭氧（紫外）光度計、臭氧洗滌器、氣路元件以及相關控制電路組成。臭氧分析儀的運行基于 Beer-Lambert 定 律的紫外光度法，分時檢測經過和不經過臭氧洗滌器氣體的紫外光度，再求差即為準確的樣氣臭氧濃度。

儀表特點

1) 電容式觸摸屏，中文彩屏更適合中國區域的使用，顯示內容更加豐富，人性化的人 機界面，常用功能快捷鍵化；

2）模塊化設計，便于維護操作和故障排查；

3）支持遠程自動零滿校準和檢查功能。解決國內主要進口同類產品無自動滿校功能的 問題，維護方便；

4）汞燈光源光強衰減自檢功能，提醒客戶及時更換光源，保證檢測數據的有效性；

5）具有超低流量自動關閉采樣泵功能，保護部件；

6）支持遠程自動關機，關機條件可編程，最大限度保護儀器。

產品核心指標

1) 量程：100 ppb~10 ppm，可選雙量程和自動量程

2) 零點噪聲：0.5ppb (RMS)

3) 量程噪聲：0.5% F.S

4) 檢測下限：1ppb

5) 零點漂移：<2ppb/24h

6) 量程漂移： <1%F.S./24h

7) 線性度：<1%F.S.

8) 重復性：<1%

PM2.5/PM10分析儀

儀器原理

大氣中可吸入顆粒物（PM10）和可入肺顆粒物（PM2.5）的含量是衡量空氣質量?jī)?yōu)劣的重要指標。OSEN-APM700分析儀采 用 β 射線吸收法，實現對環境空氣中大氣顆粒物的在線連續監測。β 粒子具有較強的穿透力，當它穿過一定厚度的吸收物質時，其 強度隨吸收厚度增加而逐漸減弱。測量時，抽氣泵以恒定流量抽取被測空氣，經過顆粒物切割器（PM2.5、PM10）后，目標粒徑 顆粒物留在氣流中，并最終沉積在紙帶上，通過分析顆粒物沉積前后 β 射線強度變化就可以得到大氣顆粒物（PM2.5、PM10） 濃度。

儀表特點

1) 測量精度高，抗干擾能力強： 采用除濕及濕度補償方法，解決雨天高濕情況對測量的影響，全天候高精度測量； 內置自動零點校驗及自動量程校正功能；

2) 測量模式及功能靈活多樣 強大的儀表自檢功能，周到的濾紙使用檢驗功能； 可選旁氣路設計，提供人工比對接口，便于同時滿足手工及自動留樣； 支持整點及周 期測量模式，周期測量最短可為 10 分鐘；

3) 維護方便，維護成本低 具有省紙工作模式及濾紙更換提醒功能，有效降低濾紙使用量，節省運行成本； 豐富的輸入輸出接口及通訊方式，維護更方便快捷； 支持無線(GPRS)與有線通訊方式(RS232/485/網口 USB)； 可支持打印機；

4) 電容式觸摸屏，中文彩屏更適合中國區域的使用，顯示內容更加豐富， 人性化的人 機界面，常用功能快捷鍵化； 支持 USB/網口通訊，一鍵導出歷史數據，歷史數據曲線可在界面直接查看

產品核心指標

1) 測量原理：β 射線吸收法(DHS 動態加熱系統)

2) 分辨率：0.001 mg/m3

3) 最低檢測限：0.005mg/m3

4) 測量精度：±2%F.S

5) 測量量程：(0~1) mg/m3 (0~2) mg/m3 (0~5) mg/m3 (0~10 ) mg/m3（可選）

  6) 流程范圍 0-20 升/分可調

7) 流量誤差：±2%F.S

8) 采樣流量穩定性：≤±2%工作點流量/24h

9) 校準膜重現性：≤±2%標準值

氣象五參數監測系統

大氣顆粒物在線黑炭分析系統

儀器原理

通過連續采集濾膜上的顆粒物來測定光的衰減，根據黑碳?xì)馊苣z在 370nm， 470nm，520nm，590nm，660nm，880nm和 950nm 波段對光的吸收特性和透射光的衰減程度，獲得黑碳?xì)馊苣z的濃度。黑碳?xì)馊苣z的濃度主要是在 880nm 波長處測得， 多波段連續測量可以更好獲得氣溶膠光學吸收，光學特性，輻射傳輸， 排放源及源解析等多方面信息。

儀表特點

1) 同時使用 370，470，520，590，660，880 和 950nm 七波段的光源，七波段數 據顯示最快頻率為 1HZ；

2) 實時雙點位技術：避免了單一膜帶采樣時濾膜載荷的現象，并且可以提供更加全面 的氣溶膠化學組分信息；

3) 動態零點校準；

4) 源解析：基于不同物質吸收光譜不同，利用實時；

5) 雙點位技術，可以有效識別化石燃料和生物質燃燒過程中的黑碳；

6) 數據可以實時存儲也可以在網絡狀態下實現遠程傳輸；

7) 快速清潔光源分析部件；

8) 硬件系統易于操作，穩定可靠；

9) 低能耗。

產品核心指標

1) 濾膜：帶有聚四氟乙烯涂層的玻璃纖維膜；

2) 內置真空泵：無刷；

3) 光學測量范圍：370~950nm；

4) 測量分辨度：0.001μg/m3 或 1 ng/m3；

5) 測量精度：1 分鐘測量精度達到 0.03 μg/m3；

6) 檢測限（1 小時）：<0.005 μg/m3；

7) 監測范圍：0.01~100 μg BC/m3；

8) 時間分辨率：1s 或 60s 可由采樣者設置；

9) 流速：2~5 L/min 可調，如需加大流速，可使用外接泵實現； 外觀和接口：8.4 英寸 LED 彩色觸摸屏，可以實現遠程界面操作。

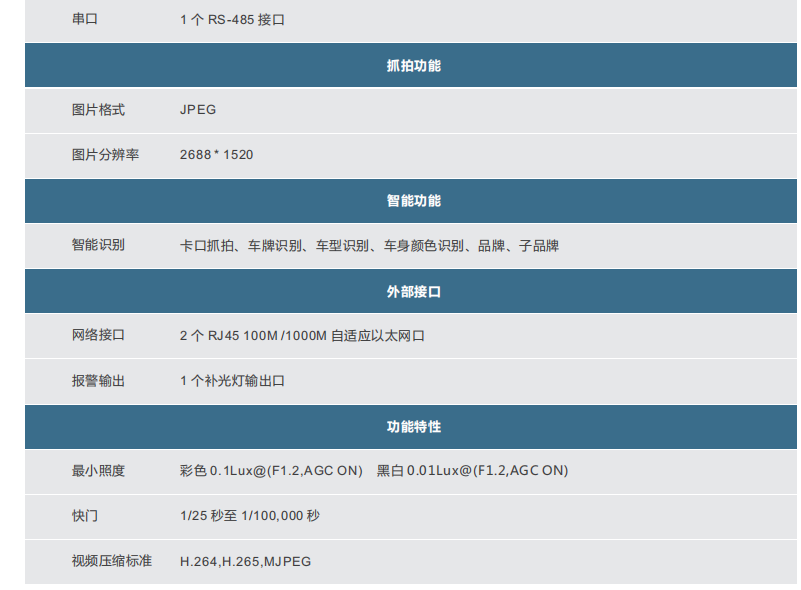

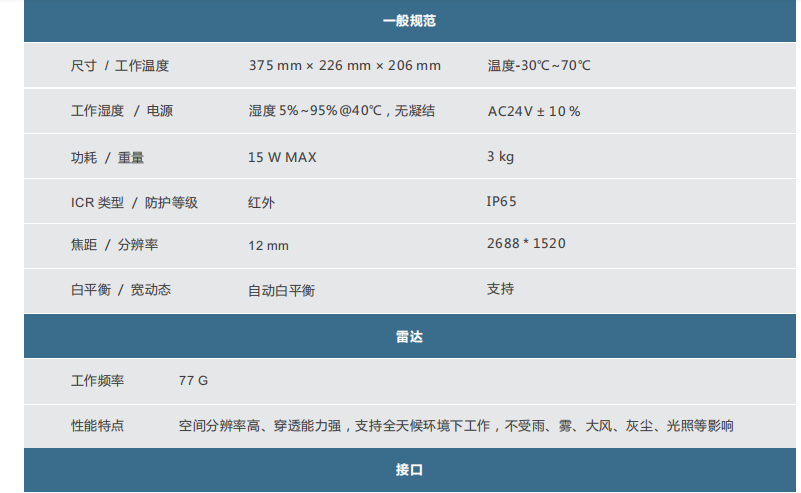

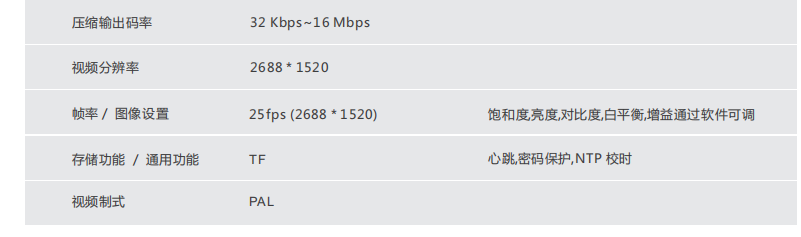

汽車流量監測系統

儀表特點

1) 適用于信號控制系統、交通信息服務系統、道路交通監測等應用場景；

2) 77GHz 高頻段毫米波雷達 & 400 萬低照度攝像機；

3) 最大支持 8 車道多目標檢測，縱向 200 米；

4) 支持全天候環境下工作，不受雨、霧、大風、灰塵、光照等影響；

5) 內置深度學習算法，支持智能識別功能，支持車牌識別及目標全結構化；

6) 支持多目標的位置，車道，速度、方向等信息檢測；

7) 支持分車道統計，車流量、速度、狀態、隊列、時距、間距、區域停車數、平均延 誤、空間占有率以及時間占有率數據，支持 1-3600 秒統計上傳；

8) 支持交通評價數據輸出，包括擁堵、排隊長度等；

9) 每個車道支持兩個虛擬線圈，輸出車輛的進入和離開信號，虛擬線圈位置可以配置；

10) 支持透霧、強光抑制、寬動態，并具有多種白平衡模式，適合各種場景需求；

11) 支持網絡與 RS485 數據上傳。

核心指標

輔助設備

儀器原理

專用氣體動態校準儀專用于在線或?qū)嶒?yàn)室制備混合氣體，其原理是通過氣體質量流量控制器精確控制氣體流量，將高濃度樣品 動態稀釋至所需低濃度氣體。滿足氣體分析儀的檢定/校準工作以及氣體分析質量控制時對不同濃度氣體的需求。該系統可制備單組 分氣體，也可根據用戶需求定制多路混合及多路稀釋配制，用于制備多組分混合氣體及微痕量組分氣體。

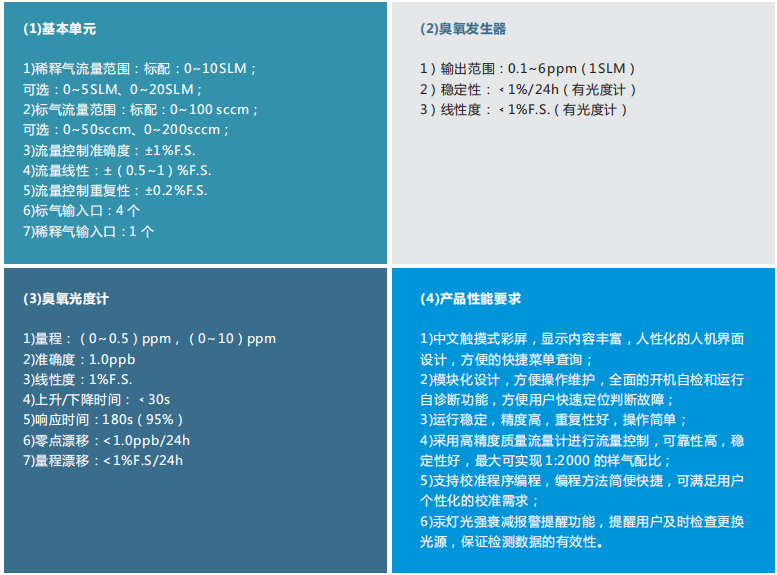

產品核心指標

產品技術優勢

全惰性化精密動態校準儀與常見的氣體動態校準儀之間的區別有以下幾點：

1) 氣體混合區域壓力與溫度控制系統，確保氣體在恒定環境下進行稀釋混合；

2) 改進稀釋后氣體出氣分流方式，實現儀器在線常壓采樣功能；

3) 優化配氣方式，推出多點自動序列配氣功能，節省人力運維成本；

  4) 內置最多 3 路標氣 MFC，拓寬標氣稀釋倍數范圍；

5) 全管路與接頭均采用惰性化不銹鋼管，最大限度降低 VOC 氣體在管路中吸附殘留的影響。

  6) 儀器采用全中文軟件設計，可通過 LAN、RS232 以及 RS485 等通訊方式與數采儀或外部?jī)x表同步通訊，支持通過內置序列設置 方法實現多點自動校準功能。 線性 ±0.5 % S.F

無機動態校準儀

采樣系統

采樣總管高度應高于站房頂部 1.5 米，站房?jī)?nèi)的采樣管線外壁有保溫裝置， 防止管壁結露，溫度一般設在 40-60℃，內管有 一組采樣接頭，可以連接采樣管。鼓風機保證樣氣在管路停留時間不會超過 4 秒。做好安裝法蘭的防水和防滲漏。

產品核心指標

采樣管結構：垂直層流多路支管；

制作材料：不銹鋼外管內襯聚四氟乙烯材料，針對臭氧、 VOC 測量特殊需要設計的采樣系統；

樣品滯留時間：<10s；

采樣風扇風速可調；根據需要增加和減少轉速； 采樣管具有加熱裝置，樣品輸出溫度一般為：50±5℃；

樣品相對濕度:≤80%；

采樣管采用立式安裝；全系統便于安裝清洗；

產品技術優勢

氣路連接設計合理，方便維護。 采樣頭經過特殊處理，具有足夠的惰性。 從采樣總管到儀器的每一根管線都連接過濾器，采用PTFE 或 PEF 材質， 不會吸附氣體，保證測量的真實 性和可靠性。有效解決因環境空氣惡劣造成對儀器的損壞。

標準氣體

PAMS 標準氣體，甲烷/丙烷標準氣體，CO 標準氣體，SO2 標準氣體，NO 標準氣體等。

站房建設

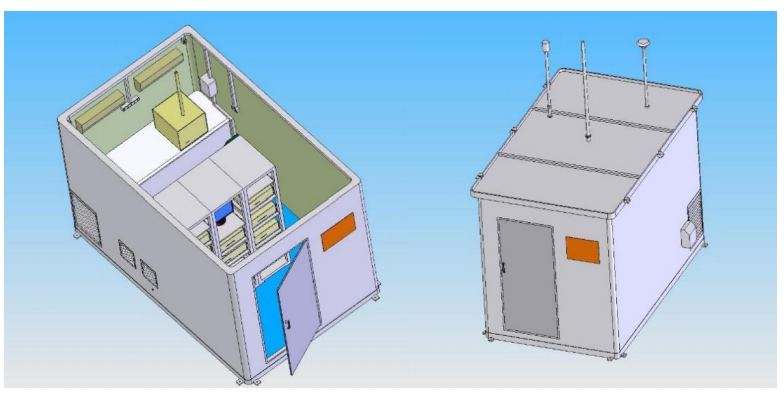

交通大氣環境自動監測站安裝于站房?jī)?nèi)，站房整體設計，便于安裝吊運。站房上方安裝采樣探頭及氣象五參數。站房效果圖見 下圖。

站房特點如下：

1) 整體采用無骨架拼裝結構，安裝方便、快速、美觀。

2) 下框架四周采用 80mm（高）*40mm（寬）槽鋼，拼裝結構、螺絲固定，有足夠的強度，每個面焊接幾個碳鋼板并開孔， 用 φ10 膨脹螺栓安裝在混凝土基礎上。

3) 下框架中部用 3*3 的方管，焊接成 2 個獨立的框架，框架密度為 0.4 米/ 根，密度大，保證足夠的強度，結構穩固，框架底 部焊接支腿，支架與地面架空15cm 的間隙，具有通風、防潮的特點。

4) 站房屋底采用六層密封結構，最下兩層：先安裝鋼房管支架，用于與地面騰空，再鋪設一層鍍鋅鋼板，防腐蝕效果好，中間 兩層：先鋪設一層防水油氈， 徹底防潮，緊接鋪設一層優質細木板，加強地面的強度，并與上層隔潮，最上兩層：分別為氣墊 膜和優質復合木地板，美觀、大方、實用、防塵防潮。

5) 站房?jī)?nèi)外墻采用不小于 0.5 厚彩鋼板板材傳熱系數為 0.38kcal/m2h℃，彩鋼板噴涂工藝為：底層采用環氧樹脂，面漆采用 聚酯、硅改性聚酯工藝，板材間采用插入式拼裝結構，有足夠的強度，并防止漏水。

6) 中間保溫層采用耐火保溫材料(中間保溫層為聚苯乙烯)，厚度為 75mm， 隔音量：20dB，保溫效果優良。

7) 站房門選用凈化鋁型材雙密封結構進行安裝，安全、美觀、密封、保溫性能優良。

8) 屋頂采用傾斜結構防水，徹底防漏雨、避免了密封膠防漏的弊病，并設有排水屋檐，防止雨水蓄積，保護墻體。

9) 站房?jī)?nèi)部安裝配電箱；

10) 配電箱內配置 3×10 （40）A 三相電度表 1 個、32A 空氣漏電保護總開關 1 個；

11) 分三組單相 220V/20A，各相分別設 20A 空氣開關一個。具體為穩壓插座一相（儀器用）、非穩壓插座一相（采樣泵和 臨行用電）、空調和照明一相；

12) 室內空調插座 1 個（220V/16A），其余安全電源插座 4 個，其中 2 個穩壓 2 個非穩壓（220V/10A 帶地線插孔）；

13) 室內插座線纜為 4mm2 的銅芯線，照明線纜為 2.5 mm2 的銅芯線，所有布線均用 PVC 線槽明敷；

14) 照明為 40W 日光燈 2 盞；

15) 排風部分，安裝排風扇 1 組，保證室內空氣流通良好。

站房建設

系統運營維護目標

運行維護主要依據《環境空氣質量監測規范》、《國家環境空氣質量監測城市自動監測站運行管理暫行規定》（總站氣字[201 3]41 號）等國家相關文件和技術規范有關要求。根據規范、規定要求進行交通大氣環境自動監測站儀器運維服務工作。

運維期間應對監測站內各個儀器進行針對性維護和管理 ， 確保各個儀器正常運轉 ， 維持整個交通大氣環境自動監測 站正常運行 。 運維期間除校準、停電、維護保養等工作外，以及不可抗拒力因素造成數據缺失不計入內，有效日均監測數據獲取率達到全年 的 90%以上，異常情況處理率達到 100%，重污染過程數據有效捕獲率≥90%，日常質控措施執行率 100%。

運營維護工作主要內容

1) 承擔交通大氣環境自動監測站內各個儀器的日常運行和維護及詳細的預防性檢修工作，包括人工、消耗件、備品備件。并 包括季度和年度定期維護。 2) 承擔因儀器正常使用、非外界不可抗力而發生突發性故障進行針對性維護工作，包括人工、耗材和備品備件。 3) 建立定期會商報告制度，原則上每個星期一下午匯報系統上周運行情況，并提交上周的維護臺帳記錄。 4) 建立自動站全托管運行維護制度，建立文件化的日常運行體系。 5) 針對交通大氣環境自動監測站數量，我司將按需要在項目所在地設立常駐的維護站點，建立所維護范圍設備的備品備件庫， 派遣 1-2 名合格工作人員全日制從事本項目環境空氣質量自動監測系統的日常運行和維護，并保證法定節假日期間系統的正 常運行。 1) 對站房開展不定期巡檢，并記錄在案。 2) 儀器報警信息查詢、確認。

預防性維護

1) 每半年清洗一次空調過濾網，防止塵土阻塞空調過濾網影響運行效率。

2) 每年清洗一次采樣總管。清洗完以后須做檢漏測試，確保采樣總管工作正常。

3) 每 2-3 年更換一次從總管到監測儀器采樣口之間的氣路管線。

4) 對監測儀器中的過濾裝置，按儀器使用和維修手冊的要求定期進行更換和清洗。

5) 每半年對各在線式氣相色譜儀進行一下校正。

6) 每 2-3 年對在線氣相色譜儀的預分離柱進行更換.

7) 維護人員在對系統進行日常維護時，須作好巡檢記錄。

預防性維護

1) 若發現儀器故障，檢修時需要儀器設備停用、拆除或更換的，須事先報經用戶同意。

2) 在接到故障通知后，在 2 小時內響應，12 小時內到達現場，24 小時內解決問題，恢復數據；若 48 小時內無法解決儀器故 障，提供備機；經過現場調試后，5 日內恢復數據正常。

3) 儀器經過維修后，在正常使用和運行之前須確保維修內容全部完成，性能通過檢測程序。若對監測儀器進行了核心部件更換 ，在正常使用和運行之前應對儀器進行一次多點校準和性能考核。

4) 檢修人員進行維修時及時做好維修記錄。維修記錄須包含該故障發生的時間、故障現象、維修措施和內容、維修結果、校準 檢查等記錄。

5) 對于重大事故，嚴重影響系統運行或無法運行時，雙方組織有關領導和技術人員到現場進行實地考察，經研究后，共同商定解決方案。

數據分析

交通污染特征分析

通過常規氣態污染物、顆粒物、揮發性有機物、黑炭的在線監測數據，結合氣象參數與汽車流量監測，對交通點位以及周邊區 域的污染特征進行分析，包含日變化趨勢、晝夜變化趨勢、車流量與污染的線性關系分析、重污染過程分析等。

光化學在線監測分析

通過光化學綜合數據分析平臺，可獲得各類污染物的濃 度水平特征、光解速率、臭氧生成潛勢、二次有機物生成潛 勢等結果，可滿足研究機構和環保局對光化學污染形成原因 、機理及過程分析的需要。

光化學污染成因分析

臭氧和二次有機氣溶膠作為目前環境空氣中的重要污染物質，是 VOCs 大氣光化學反應的主要產物。大氣中臭氧的生成源于 NO2 的光解產生的三重態 O 原子，大氣中的光化學循環為 NO、NO2 和 O3 之間的循環反應，一般不 會產生臭氧凈增加。當環境中出現 VOCs 時，VOCs 與大氣中的 OH 自由基發生光化學反應，產生過氧烷基。過氧烷基進一步反應生成半揮發或難揮發的含氧揮發性有機化合物，進而通過均相成核凝結到一次顆粒物表面形成SOA；過氧烷 基也可氧化空氣中的 NO 生成 NO2，進而 NO2 光解產生 O3 凈增加。此外，甲醛和一些活性 OVOC 的光解也可產生過氧羥基自由 基（HO2），HO2 具有高氧化活性，氧化空氣中的 NO 轉化為 NO2，進而 NO2 光解產生 O3 凈增加?？芍?，OH 自由基是大氣光化學反應的核心，OH 自由基的來源廣泛，環境大氣中主要以 HONO 的光解和 O3 的光解為主要來源 （VOCs 的介入導致 O3 的凈生成促進 O3 光解產生三重態活性 O 原子、進而生成 OH 自由基；HONO 的光解可直接產生 OH 自 由基）。除 VOCs 本身濃度與 OH 自由基濃度對大氣中的光化學反應有關鍵影響外， 還有一些新自由基對大氣中臭氧和 SOA 的生成有促 進作用。如硝酰氯（ClNO2）、氯氣（Cl2）、氯化溴（BrCl）等物質經光解可產生活性 Cl、Br 原子，這些活性原子可與 VOCs 反應 產生活性烷基（R·），進而 R·可與 O2 反應生成過氧烷基（RO2），在一定程度上加速了 VOCs 的氧化，增強了大氣氧化性，促進了 大氣中二次產物（O3、SOA）的生成。

O3 前體物控制區分析

根據監測站實測數據，應用 OBM 模型（Observational Based Model）對臭氧生成速率進行數值模擬，繪制出監測站點基于 觀測的 EKMA 曲線，定量評估前體物 VOCs 和 NOx 的變化對臭氧生成的影響，判斷 O3 生成主要受哪類前體物控制。以大氣中 VOCs 與 OH 自由基的反應速率為基礎，比較分析各類 VOCs 組分的化學活性。綜合考慮 VOCs 的環境效應和健康效 應，建立 O3 生成潛勢（Ozone Formation Potential，OFP）和毒性效應的評估體系，篩選亟需優先控制的重點排放源和關鍵組 分，達到對光化學煙霧進行經濟高效管控。

污染源解析

利用正定矩陣因子分析模型（Positive Matrix Factorization, PMF）開展揮發性有機物的來源解析。PMF 模型法根據在線監測 的受體化學組分?jǐn)?shù)據集進行源解析，不需要源類樣品采集，提取的因子是數學意義的指標，需要通過源類特征的化學組成信息進一步 識別實際的揮發性有機物源類。根據實際情況設定模型參數，對模型輸出的因子進行來源識別，定量解析揮發性有機物的主要污染來 源及其貢獻。為了實現大氣顆粒物與臭氧精細化污染源解析，明確顆粒物與臭氧污染的管控方向，利用后向軌跡反演和 PSCF 潛在源貢獻分析 手段研究區域傳輸對本地常規氣態污染物、顆粒物與揮發性有機物污染的貢獻，量化交通排放對大氣污染的貢獻率。

效益分析

環境效益

通過開展以交通為重點污染源專項監測，在城市道路點、公路點、港口、機場附近建設道路交通點環境空氣質量監測網絡，實 現基本掌握區域內移動源污染物時空分布情況，掌握動態監測數據，同時結合信息化大數據的應用精確定位污染源及污染傳輸方向 ，及時有效的對污染區域進行調度管控，實現多污染物協同監測和污染專項監測雙輪驅動，完善 PM2.5 和臭氧協同控制監測網絡 ，全力發揮監測支撐保障作用。

項目建設預期效益

環境效益

當今社會，環境及生態保護已經越來越受人們重視，其對百姓生活和國民經濟的可持續發展的重要程度不言而喻。通過建設交通站揮發性有機物質量自動監測項目，進一步加強交通污染源監控和突發事件快速預警響應工作，努力保障區域生 態環境安全，改善區域環境質量，因此，本項目的環境效益明顯。

經濟效益

交通污染專項環境監測可以判斷由污染物導致的經濟損失，對于污染比較嚴重的交通區域，提出相應的治理對策，以及治理的 手段。通過對比治理前后的質量數據，判斷環境質量是否出現好轉。項目完成后，區域生態環境安全得到充分保障，污染管控將大大提升區域的生態環境水平，潛在的經濟效益巨大。

社會效益

1、典型示范效應。本項目采用環境領域中先進的技術，支撐當?shù)氐慕煌ǖ缆反髿猸h(huán)境實時監測系統，構建污染源信息庫，精準溯 源，自動預警，為人民政府及相關決策部門提供及時、科學的決策依據。

2、精準溯源，改善環境質量。當今社會，環境及生態保護已經越來越受人們重視，其對百姓生活和國民經濟的可持續發展的重要 程度不言而喻。通過引入科學監測手段，實時、精準溯源，建立統一的監測工作機制，聯動區域建立光化學組分網，科學治理區域 復合型污染，有效減少污染天氣的發生。

項目建設預期效益

通過綜合運用多種分析技術手段，分析交通來源 PM2.5、臭氧和 VOCs 污染特征和來源，提出有針對性的大氣污染防治措施和 建議，為空氣質量持續改善提供技術支撐，項目預期達到的目標（或管理意義）如下：

1、全面掌控交通污染現狀系統實時在線監測交通道路環境空氣揮發性有機物組分，全面掌握道路周邊空氣質量，獲得大氣 VOCs 濃度水平、組成特征及 時空分布變化規律，明確交通污染的污染程度和主要污染物。

2、改善區域大氣污染現狀交通污染對區域性大氣環境污染貢獻日益突出，通過監測交通道路環境空氣質量，針對性解決交通專項污染問題，對于解決整 體大氣環境質量有重要意義。

3、為政府部門提供依據通過全面建設公路、港口、機場、鐵路貨場交通污染監測網絡，掌握我市各區域交通污染現狀，為政府主管部門評價空氣質量 、防治交通污染以及針對性解決污染問題提供依據。

項目投資估算

項目投資總額1224萬元，設備預算清單見下表：

(1) 公路站點投資預算表：

(2) 港口站點投資預算表

(3) 機場站點投資預算表

(4) 鐵路貨場站點投資預算表：

應用案例

部分業績清單

奧斯恩科技環境空氣非甲烷總烴自動監測系統、環境空氣高低碳自動監測系統在上海環境監測中心站、遼寧省環境監測中心站 、福州市臺江生態環境局、無錫市生態環境局等均有應用，且市場占有率在不斷提高。

部分業績清單

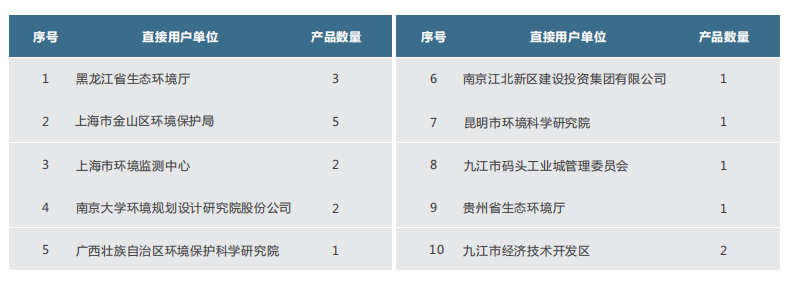

環境空氣高低碳自動監測系統部分業績

國家大氣顆粒物組分-光化學監測網建設項目

為了打贏藍天保衛戰，開展 VOCs 來源解析的研究，全面監測大氣顆粒物與揮發性有機物組分，掌握區域空氣質量、污染現狀 和變化規律，提升光化學污染事件監測預警能力，中國環境監測總站在 2017 年啟動大氣顆粒物組分-光化學監測網建設項目。

2017 年 7 月我司中標“中國環境監測總站 國家大氣顆粒物組分-光化學監測網建設”首批項目，包括國家光化學網中國環境監 測總站站點、天津站點以及石家莊站點，在順利完成揮發性有機物在線氣質監測設備、PANs、光解速率等安裝、調試與試運行之后 ，2018 年 8 月成功通過專家組驗收，光化學監測網項目正式投入運行。

設備運行期間，我司承擔總站站點設備的運維、數據審核和數據分析工作， 1）數據審核方面：建立嚴格的三級數據審核制度， 每天 10 點前完成前一天 24 組數據的審核，包括異常值、關聯關系和大氣背景因子濃度變化等內容，確保數據及時有效上傳；2） 質控方面：每天進行內標檢查（所有內標偏差不允許超過30%），外標偏差核查（10%因子偏差小于 30%），狀態參數檢查，每天 提供質控報告；3）數據有效率達 95%以上，超過國家要求。4）提供專業的數據分析服務，包括光化學分析、OFP、SOA 分析以及VOCs 來源解析，提供數據周報、月報、年報等常規報告及專題分析報告，為大氣光化學污染防控提供決策建議。

中國環境監測總站代表我國在線監測業務化運行的最高水平，設備投入運行已經近 3 年，長期穩定運行表明了我司設備性能、 運維服務、質控以及數據分析得到充分的檢驗，完全滿足在線監測的要求，為大氣污染管控提供決策支持。

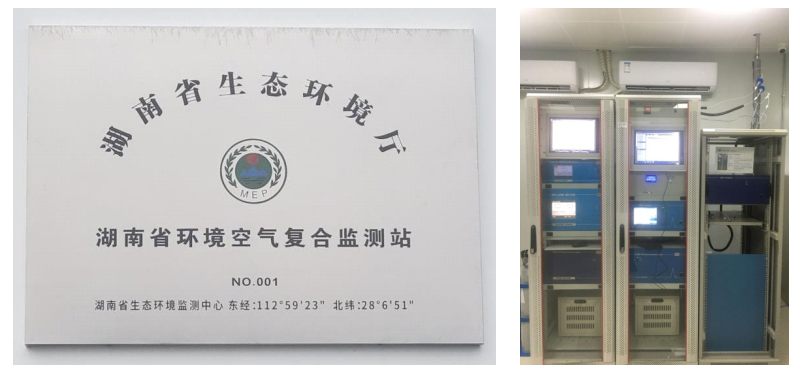

湖南省環境空氣復合監測站

湖南省環境監測中心站為提升區域大氣復合污染監測水平、完善其監測網絡， 以滿足對臭氧前驅體成分的監測需求，急需配置 一套環境空氣復合監測站，通過自動在線監測全面掌握污染現狀，實行精細化管控。項目所有設備在 2019 年 8 月進行開箱驗收并經過安裝、調試和試運行后， 順利通過驗收。設備運行期間，我司派駐專業工程 師負責對設備的運行維護和校準，每小時進行內標校準，每周開展單點校準，每月開展多點線性檢查，同時， 我司擁有專業的數據 分析團隊對站點進行數據審核，每天 10 點前完成前一天 24 小時數據的審核，并且 信息化平臺配合進行數據分析工作。我公司專業數據分析團隊提供 VOCs 污染特征分析月報、季報、年報等常規報告以及重污染分析報告、VOCs 活性專題報告、 VOCs 來源解析以及臭氧來源解析等專題報告，報告種類豐富、內容齊全，全面掌握污染現狀，分析臭氧生成潛勢，篩選出優控因 子，識別臭氧所屬控制區，制定 VOCs 和 NOx 管控策略，針對性提出精細化防治對策，設備運行當年成功完成了臭氧污染的減排 目標。通過環境空氣復合監測站建設，對揮發性有機物進行全面的監測，利用云上平臺進行數據集成及模型演算，通過綜合分析對空 氣質量變化趨勢進行研判，可實現污染物精細化源解析、評估區域的污染情況，為預警預報提供技術支持，為政府管控大氣復合污 染精準施測提供決策依據。

福州江陰有毒優化氣體環境風險預警管理體系建設

在福州江陰港城經濟區全面開展有毒有害氣體環境風險排查工作的基礎上，針對園區企業排放的特征污染物，幫助園區打造了 “全覆蓋、全天候、全過程”的有毒有害氣體環境風險預警體系，通過建立“一個中心、一套平臺、四級防控、一套機制”，實現 對企業內、廠界、園區邊界及周邊五公里范圍內敏感域的立體式綜合管控，促進園區環境質量持續改善，提高了園區風險應急防控 能力。根據江陰市本地管理目標，對園區重點監控因子級路徑進行全覆蓋式監 測，實現了污染物遷移路徑預測及溯源管控。通過“點 、線、面、域”四級監測網絡，日常實現污染物“全覆蓋、全天候、全過程”的實時監測，明晰園區污染物遷徙路徑及溯源管控； “戰時”為園區快速、準確的應急處置、指揮調度提供科學依據。通過定制化的環境綜合管理平臺，利用“五大業務系統”實現了江陰經開區有毒有害氣體環境風險及重大危險源的智慧化監管。 基于綜合管控平臺可實現“實時監控、預防預警、應急響應、輔助決策、指揮調度”等 5 大核心功能，整合風險點、廠界、園區界 及敏感域等組成的自動監測網絡數據，實現污染物遷徙路徑的展示，明確污染物排放及擴散規律。
